| 是否进口否 | 加工定制否 |
| 品牌BY | 型号3000 |
展开

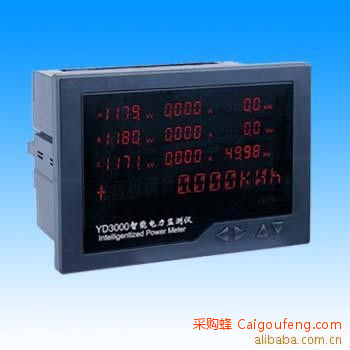

智能电力監测系统YD3000多功能网络仪表/雅达YD2150电力监测仪
联系187-214O-4829，Q19684七4329.
| 规格： | YD2150,YD3000 同参数产品 |
|---|
详细说明
| 产品名称：智能电力测控仪(YD2150(原型号YD3000))产品型号：YD2150一、产品功能及特点2 测量3I、In、3V、3U、PF、F、P、Q、S、±∑Wh、±∑Qh等参数2 针对开关柜设计2 LED显示，可同时显示10个参数2 可选配一路电压或电流对应DC4～20mA输出2 可同时显示3I、3U、P、Q、F（PF）等10个参数2 其操作简单，适合工作环境比较恶劣，特别是温度较低（可较高）的环境中使用二、技术指标引用标准GB/T13850-1998 IEC688:1992DL/T721-2000 IEC61000-4显示单位V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh准 确 度电压、电流、功率＜0.5%RD电能、相电压＜1.0%RD频 率≤0.1%RD输 入量 程电 压5～120V/600V(600V)电 流0～1A/5A(6A)吸收功耗每路电压＜0.4VA(347V) / 0.2VA(150V)每路电流＜0.1VA(5A)过载能力电 压750V连续/1000V 10秒/1200V 3秒电 流2倍额定连续/10倍额定10秒测量系统接线方式三相四线/三相三线/一相二线或一相三线等可编程设定编程模式(口令)测量系统选择三相四线/三相三线/一相二线/一相三线等CT，PT变比1～10000显示内容换页时间/画面选择通 讯波特率：1200/2400/4800/9600/19200校 验 位奇／偶／无校验位地 址1～255电能累加复位(口令)通 讯串 行 口RS485(标准)／RS232(可选)通讯规约MODBUS－RTU绝缘强度对 象在输入/输出/电源之间试验方法AC2kV 1分钟 漏电流2mA电磁兼容浪 涌电源：4kV(1.2×50μs) I/O线：2kV快速瞬变脉冲串电源：4kV,2.5kHz I/O线：2kV, 5kHz静电放电接触放电：6kV 气隙放电：8kV射频电磁场10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)工作条件温 度-15～60℃湿 度20～95％（无凝露）工作电源电源电压AC85～265V 50/60Hz DC85～330V(标准)AC30～60V 50/60Hz DC18～90V(可选)整机功耗＜4W外形尺寸外形尺寸201mm×140mm×115mm安装开孔尺寸176mm×126mm |
通讯规约
1.1引言
YD2010通讯规约详细描述了本机串行口通讯的读、写命令格式及内部信息数据的定义，以便第三方开发使用。
1.1.1 PLC ModBus兼容性
ModBus通讯规约允许YD2010与施耐德、西门子、AB、GE、Modicon等多个国际***品牌的可编程顺序控制器(PLC)、RTU、SCADA系统、DCS或第三方具有ModBus兼容的监控系统之间进行信息和数据的有效传递。有了YD2010，就只要简单的增加一套基于PC(或工控机)的中央通讯主控显示软件(如：组态王、Intouch、FIX、synall等)就可建立一套监控系统。
1.1.2***的通讯集成
